      高壓有感無刷電機驅動器常見使用方法

      2021-11-06 2448

      小編在公司負責售前售后服務工作,與客戶溝通無刷電機的過程中,問及最多的就是使用方法。在此小編總結了一些智創有感無刷電機驅動器的常見使用方法,供各位查閱。

      使用前的必要設置參數及設置方法

      設置正確的極對數,參數Pr23

      極對數的設置直接關系到電機轉速和面板顯示轉速的準確。設置錯誤將出現電機實際轉速與面板顯示轉速不一致的情況。

      出現速度無法控制,啟動快速到達更高轉速時,將Pr24 從0修改為1 或 從1修改為0即可解決。


      設置控制方式。修改參數Pr50

      0:內部速度

      1:10v模擬電壓調速

      2:電位器調速

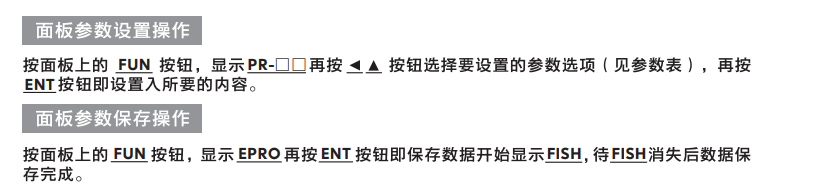

      修改參數方法如下圖

      注:參數修改后,需要做參數保存操作才可以實現參數掉電保存。


      控制方式詳情介紹

      內部速度模式(參數Pr50設為0)

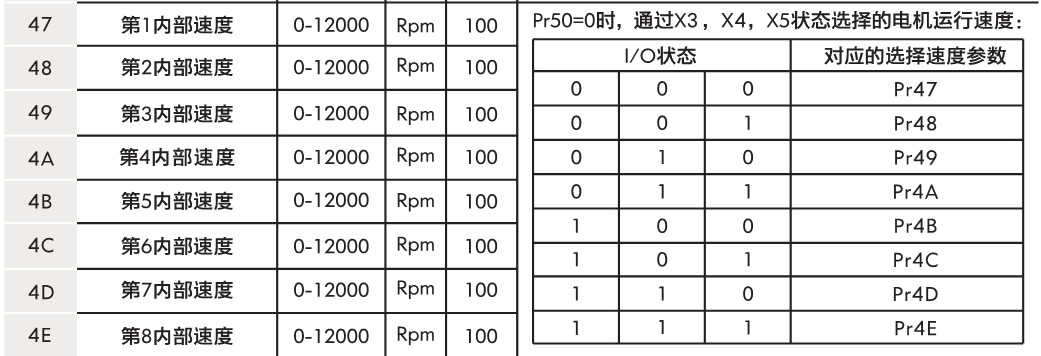

      設置內部目標速度(參數Pr47-P4E)根據I/O狀態選擇速度,與7腳短接時狀態為1,斷開為0。(或者將7腳接入上位機的輸出公共端,即可使用上位機輸出I/O控制)

      002.png注:CN5端子4、5、6 對應 X3、 X4 、 X5,7與1短接為啟動信號,7與2短接為改變方向。

      10v模擬電壓調速(參數Pr50設為1)

      設置每1v模擬電壓對應的轉速(參數Pr42)

      CN5端子的10與11接入模擬電壓信號

      7與1短接為啟動信號,7與2短接為改變方向

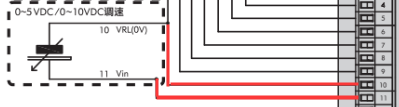

      模擬電壓接線

      電位器調速(參數Pr50設為2)

      設置電位器電壓每1v對應的轉速(參數Pr41)

      CN5端子的8,9,10接入電位器

      7與1短接為啟動信號,7與2短接為改變方向

      電位器接線

      以上為智創高壓有感驅動器常見使用方法,參數列表及報警列表未納入,詳見使用說明書。

      如有疑問或咨詢技術問題,歡迎致電鄧工:135 3805 6648 (微信同號)
